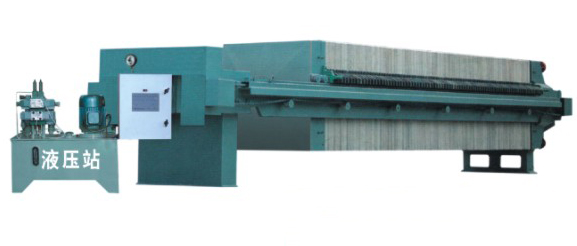

Model 1500 Programmable Automatic Filter Press

发布时间：2012-11-06 10:29:00 点击：

型号	过滤面积 m2	滤板规格 mm	滤饼厚度 mm	滤板数量 (块)	容积 dm3	过滤压力 (MPa)	地脚中心 mm		外形尺寸mm			油缸额定工作压力 Mpa	油马达额定工作压力 Mpa	质量

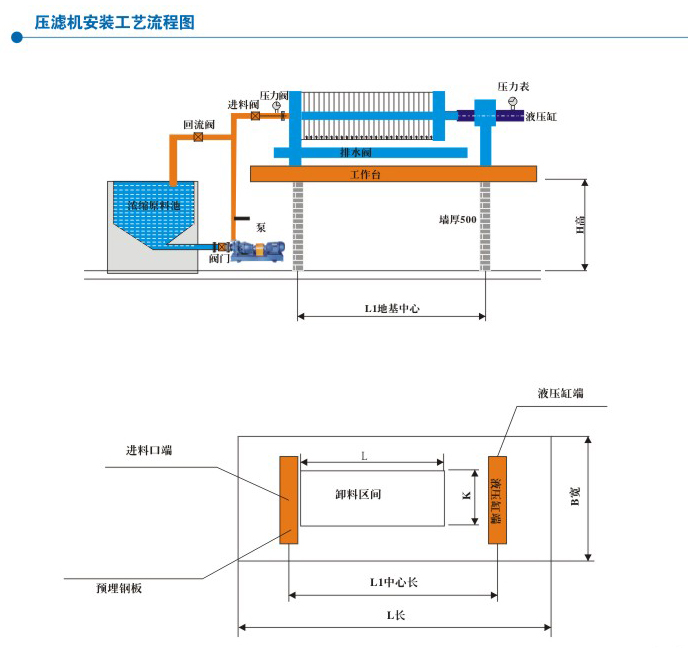

型号	过滤面积 m2	滤板规格 mm	滤饼厚度 mm	滤板数量 (块)	容积 dm3	过滤压力 (MPa)	长L1	宽B	长 L	宽 K	高 H	油缸额定工作压力 Mpa	油马达额定工作压力 Mpa	质量
XMAZ/1500 -30U	250 300 350 400 450 500	1500 × 1500	30	62 74 87 99 112 125	3760 4470 5250 5960 6740 7510	0.5-1.6	6320 7160 8080 8910 9820 10730	1000	7620 8460 9380 10210 11120 12030	2050	1760			17680 19200 21300 23300 25400 27500
XMYAJZ/1250 -30U	250 300 350 400 450 500	1500 × 1500	30	62 74 87 99 112 125	3750 4470 5240 5960 6730 7510	0.5-1.6	6320 7160 8080 8910 9820 10730	1000	7620 8460 9380 10210 11120 12030	2100	1760	25	6.3	19100 21000 23300 25500 27900 30300

板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。

　板框压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
